中級者向け No.078

CSVグラフダッシュボード

CSVをpandasで集計しmatplotlibで棒・折れ線・円・散布図を動的に切り替えて表示するツール。

🎯 難易度: ★★★ 📦 ライブラリ: tkinter（標準ライブラリ）, matplotlib, pandas ⏱️ 制作時間: 30〜90分

📋 目次

1. アプリ概要
2. 機能一覧
3. 事前準備・環境
4. 完全なソースコード
5. コード解説
6. ステップバイステップガイド
7. カスタマイズアイデア
8. よくある問題と解決法
9. 練習問題

1. アプリ概要

CSVをpandasで集計しmatplotlibで棒・折れ線・円・散布図を動的に切り替えて表示するツール。

このアプリはdataカテゴリの実践的なPythonアプリです。使用ライブラリは tkinter（標準ライブラリ）・pandas・matplotlib、難易度は ★★★ です。

このアプリは「データ処理」カテゴリです。データ分析・処理アプリは Python の真骨頂と言える領域で、生データから意味ある可視化・要約までを一通り体験できます。tkinter（標準ライブラリ）・pandas・matplotlib を活かして実装するこの構造は、他のアプリにも応用が効きます。

CSVの読み込みは pandas.read_csv()、集計は groupby() と agg() が担当します。左パネルの「集計方法」で合計・平均・件数・最大・最小のいずれかを選ぶと、X軸に指定した列でグループ化してから描画します（「なし」なら読み込んだ行をそのまま描きます）。グラフ種別と集計方法はコンボボックスを選び直した時点で描き直すので、同じデータを見る角度を変えながら確認できます。

完成形を見てから細部の解説に進む流れが効果的です。実行→気になる箇所を解説で確認→自分の手で改造、というサイクルで定着が早まります。

カスタマイズ章では具体的な拡張アイデアを示しています。一つ実装するごとに動作確認することで、変更が予期せぬ副作用を起こさないかも体感できます。

CSVグラフダッシュボード実行画面（Windows） — 実行画面（Windows）

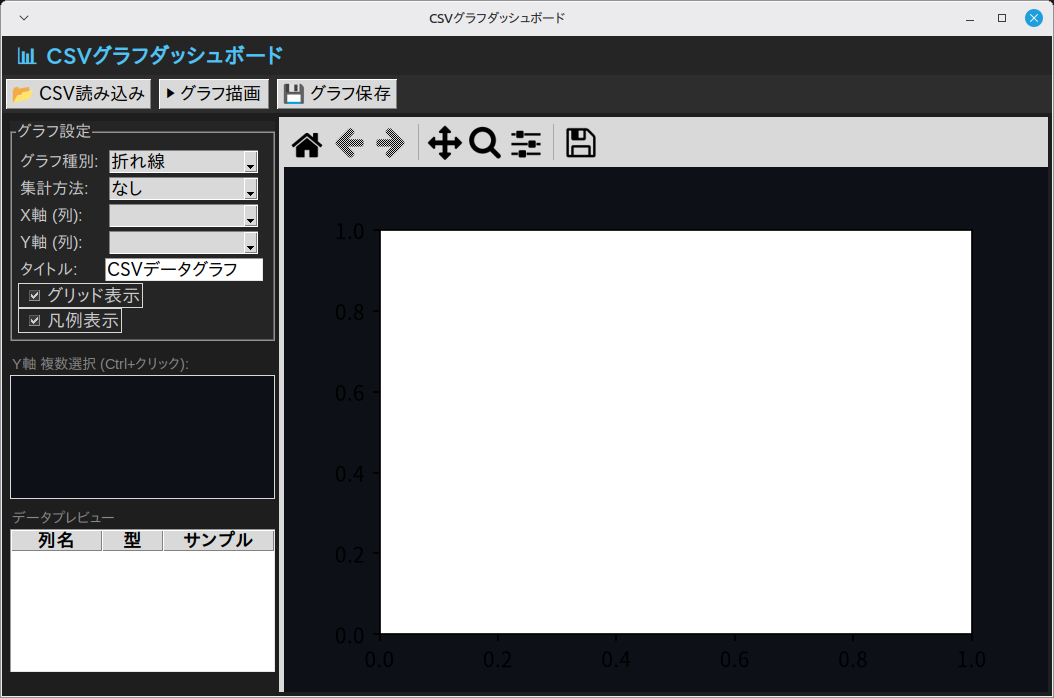

CSVグラフダッシュボード実行画面（Linux Mint） — 実行画面（Linux Mint）

2. 機能一覧

「📂 CSV読み込み」ボタン（_open_csv()）・「▶ グラフ描画」ボタン（_draw()）・「💾 グラフ保存」ボタン（_save_chart()）で操作
イベント <<ComboboxSelected>> から _on_option_changed() を実行
tk.Listbox による一覧表示
ttk.Treeview による表形式の一覧表示
filedialog.askopenfilename() によるファイル選択ダイアログ
filedialog.asksaveasfilename() によるファイル選択ダイアログ
messagebox.showerror()・messagebox.showwarning() によるダイアログ通知
ウィンドウはタイトル「CSVグラフダッシュボード」・サイズ 1050x660 で起動

3. 事前準備・環境

ℹ️

動作確認環境

Python 3.10 以上 / Windows 11（実機）で起動・基本操作を確認／ Linux Mint 22.3（仮想マシン）で起動・画面表示を確認（macOS は未検証）

Windows 11（実機）で起動と基本操作を確認しています（全機能の網羅テストではありません）。Linux Mint 22.3（仮想マシン）では起動と画面表示を確認しました。macOS は必要なライブラリ（pip install）を入れれば動作する想定ですが、未検証です。

Python 3.10 以上
OS: Windows 11（実機で起動・基本操作を確認）・Linux Mint 22.3（仮想マシンで起動・画面表示を確認）

インストールが必要なライブラリ

pip install matplotlib pandas

4. 完全なソースコード

💡

コードのコピー方法

右上の「コピー」ボタンをクリックするとコードをクリップボードにコピーできます。

📦 必要なライブラリをインストール（初回のみ）

pip install matplotlib pandas

app078.py

import tkinter as tk
from tkinter import ttk, messagebox, filedialog
import threading

try:
    import pandas as pd
    PANDAS_AVAILABLE = True
except ImportError:
    PANDAS_AVAILABLE = False

try:
    import matplotlib
    matplotlib.use("TkAgg")
    from matplotlib import font_manager
    from matplotlib.figure import Figure
    from matplotlib.backends.backend_tkagg import FigureCanvasTkAgg, NavigationToolbar2Tk
    MATPLOTLIB_AVAILABLE = True
except ImportError:
    MATPLOTLIB_AVAILABLE = False

if MATPLOTLIB_AVAILABLE:
    # 日本語の列名・項目名が □（豆腐）にならないよう、入っている日本語フォントを探して使う
    installed = {f.name for f in font_manager.fontManager.ttflist}
    for font_name in ("Meiryo", "Yu Gothic", "MS Gothic", "Noto Sans CJK JP",
                      "Noto Sans JP", "IPAexGothic", "Hiragino Sans"):
        if font_name in installed:
            matplotlib.rcParams["font.family"] = font_name
            matplotlib.rcParams["axes.unicode_minus"] = False
            break


class App078:
    """CSVグラフダッシュボード"""

    CHART_TYPES = ["折れ線", "棒グラフ", "散布図", "面グラフ", "円グラフ", "ヒストグラム"]
    AGG_FUNCS = {"なし": None, "合計": "sum", "平均": "mean",
                 "件数": "count", "最大": "max", "最小": "min"}
    COLORS = ["#4fc3f7", "#ef5350", "#26a69a", "#ffa726", "#ab47bc",
              "#66bb6a", "#ec407a", "#29b6f6", "#ffca28", "#8d6e63"]

    def __init__(self, root):
        self.root = root
        self.root.title("CSVグラフダッシュボード")
        self.root.geometry("1050x660")
        self.root.configure(bg="#1e1e1e")
        self.df = None
        self._build_ui()

    def _build_ui(self):
        header = tk.Frame(self.root, bg="#252526", pady=6)
        header.pack(fill=tk.X)
        tk.Label(header, text="📊 CSVグラフダッシュボード",
                 font=("Noto Sans JP", 12, "bold"),
                 bg="#252526", fg="#4fc3f7").pack(side=tk.LEFT, padx=12)

        missing = []
        if not PANDAS_AVAILABLE:
            missing.append("pandas")
        if not MATPLOTLIB_AVAILABLE:
            missing.append("matplotlib")
        if missing:
            tk.Label(self.root,
                     text="⚠ " + "・".join(missing) + " が未インストールです"
                          " (pip install " + " ".join(missing) + ")",
                     bg="#fff3cd", fg="#856404", font=("Arial", 9),
                     anchor="w", padx=8).pack(fill=tk.X)

        # ツールバー
        tb = tk.Frame(self.root, bg="#2d2d2d", pady=4)
        tb.pack(fill=tk.X)
        ttk.Button(tb, text="📂 CSV読み込み",
                   command=self._open_csv).pack(side=tk.LEFT, padx=4)
        ttk.Button(tb, text="▶ グラフ描画",
                   command=self._draw).pack(side=tk.LEFT, padx=4)
        ttk.Button(tb, text="💾 グラフ保存",
                   command=self._save_chart).pack(side=tk.LEFT, padx=4)

        # メインエリア
        paned = ttk.PanedWindow(self.root, orient=tk.HORIZONTAL)
        paned.pack(fill=tk.BOTH, expand=True, padx=4, pady=4)

        # 左パネル: データ設定
        left = tk.Frame(paned, bg="#1e1e1e", width=280)
        paned.add(left, weight=0)

        # グラフ設定
        cfg = tk.LabelFrame(left, text="グラフ設定", bg="#252526",
                             fg="#ccc", font=("Arial", 9), padx=6, pady=6)
        cfg.pack(fill=tk.X, padx=4, pady=4)

        tk.Label(cfg, text="グラフ種別:", bg="#252526", fg="#ccc",
                 font=("Arial", 9)).grid(row=0, column=0, sticky="w")
        self.chart_type_var = tk.StringVar(value="折れ線")
        self.chart_type_cb = ttk.Combobox(cfg, textvariable=self.chart_type_var,
                                           values=self.CHART_TYPES,
                                           state="readonly", width=12)
        self.chart_type_cb.grid(row=0, column=1, padx=4, pady=2)

        tk.Label(cfg, text="集計方法:", bg="#252526", fg="#ccc",
                 font=("Arial", 9)).grid(row=1, column=0, sticky="w")
        self.agg_var = tk.StringVar(value="なし")
        self.agg_cb = ttk.Combobox(cfg, textvariable=self.agg_var,
                                    values=list(self.AGG_FUNCS),
                                    state="readonly", width=12)
        self.agg_cb.grid(row=1, column=1, padx=4, pady=2)

        # 種別・集計方法を選び直したら、その場でグラフを描き直す
        for cb in (self.chart_type_cb, self.agg_cb):
            cb.bind("<<ComboboxSelected>>", self._on_option_changed)

        tk.Label(cfg, text="X軸 (列):", bg="#252526", fg="#ccc",
                 font=("Arial", 9)).grid(row=2, column=0, sticky="w")
        self.xcol_var = tk.StringVar()
        self.xcol_cb = ttk.Combobox(cfg, textvariable=self.xcol_var,
                                     state="readonly", width=12)
        self.xcol_cb.grid(row=2, column=1, padx=4, pady=2)

        tk.Label(cfg, text="Y軸 (列):", bg="#252526", fg="#ccc",
                 font=("Arial", 9)).grid(row=3, column=0, sticky="w")
        self.ycol_var = tk.StringVar()
        self.ycol_cb = ttk.Combobox(cfg, textvariable=self.ycol_var,
                                     state="readonly", width=12)
        self.ycol_cb.grid(row=3, column=1, padx=4, pady=2)

        tk.Label(cfg, text="タイトル:", bg="#252526", fg="#ccc",
                 font=("Arial", 9)).grid(row=4, column=0, sticky="w")
        self.title_var = tk.StringVar(value="CSVデータグラフ")
        ttk.Entry(cfg, textvariable=self.title_var,
                  width=14).grid(row=4, column=1, padx=4, pady=2)

        self.grid_var = tk.BooleanVar(value=True)
        tk.Checkbutton(cfg, text="グリッド表示", variable=self.grid_var,
                       bg="#252526", fg="#ccc", selectcolor="#3c3c3c",
                       activebackground="#252526").grid(
            row=5, column=0, columnspan=2, sticky="w")

        self.legend_var = tk.BooleanVar(value=True)
        tk.Checkbutton(cfg, text="凡例表示", variable=self.legend_var,
                       bg="#252526", fg="#ccc", selectcolor="#3c3c3c",
                       activebackground="#252526").grid(
            row=6, column=0, columnspan=2, sticky="w")

        # 複数Y列選択
        tk.Label(left, text="Y軸 複数選択 (Ctrl+クリック):",
                 bg="#1e1e1e", fg="#888", font=("Arial", 8)).pack(
            anchor="w", padx=4, pady=(8, 0))
        self.ycols_listbox = tk.Listbox(left, selectmode=tk.MULTIPLE,
                                         bg="#0d1117", fg="#c9d1d9",
                                         font=("Arial", 9), height=6,
                                         relief=tk.FLAT,
                                         selectbackground="#1f6feb")
        self.ycols_listbox.pack(fill=tk.X, padx=4)

        # データプレビュー
        tk.Label(left, text="データプレビュー", bg="#1e1e1e", fg="#888",
                 font=("Arial", 8)).pack(anchor="w", padx=4, pady=(8, 0))
        preview_cols = ("col", "type", "sample")
        self.preview_tree = ttk.Treeview(left, columns=preview_cols,
                                          show="headings", height=6)
        self.preview_tree.heading("col",    text="列名")
        self.preview_tree.heading("type",   text="型")
        self.preview_tree.heading("sample", text="サンプル")
        self.preview_tree.column("col",    width=80)
        self.preview_tree.column("type",   width=50)
        self.preview_tree.column("sample", width=100)
        self.preview_tree.pack(fill=tk.X, padx=4)

        # 右パネル: グラフ
        right = tk.Frame(paned, bg="#0d1117")
        paned.add(right, weight=1)

        if MATPLOTLIB_AVAILABLE:
            self.fig = Figure(facecolor="#0d1117")
            self.ax  = self.fig.add_subplot(111)
            self.mpl_canvas = FigureCanvasTkAgg(self.fig, master=right)
            toolbar = NavigationToolbar2Tk(self.mpl_canvas, right)
            toolbar.update()
            toolbar.pack(side=tk.TOP, fill=tk.X)
            self.mpl_canvas.get_tk_widget().pack(fill=tk.BOTH, expand=True)
        else:
            tk.Label(right, text="matplotlib が必要です",
                     bg="#0d1117", fg="#555").pack(expand=True)

        self.status_var = tk.StringVar(value="CSVファイルを読み込んでください")
        tk.Label(self.root, textvariable=self.status_var,
                 bg="#252526", fg="#858585", font=("Arial", 9),
                 anchor="w", padx=8).pack(fill=tk.X, side=tk.BOTTOM)

    def _on_option_changed(self, event=None):
        """グラフ種別・集計方法を選び直したら、その場で描き直す"""
        if self.df is not None and MATPLOTLIB_AVAILABLE:
            self._draw()

    def _open_csv(self):
        if not PANDAS_AVAILABLE:
            messagebox.showerror("エラー", "pandas が必要です (pip install pandas)")
            return
        path = filedialog.askopenfilename(
            filetypes=[("CSV", "*.csv"), ("TSV", "*.tsv"), ("すべて", "*.*")])
        if not path:
            return
        sep = "\t" if path.lower().endswith(".tsv") else ","
        try:
            try:
                df = pd.read_csv(path, sep=sep, encoding="utf-8-sig")
            except UnicodeDecodeError:
                # Excel が書き出した日本語CSVは cp932 のことがある
                df = pd.read_csv(path, sep=sep, encoding="cp932")
        except Exception as e:
            messagebox.showerror("エラー", str(e))
            return
        if df.empty or len(df.columns) == 0:
            messagebox.showwarning("警告", "空のファイルです")
            return
        self.df = df
        self._update_columns()
        self.status_var.set(
            f"読み込み: {path}  ({len(df)} 行 × {len(df.columns)} 列)")

    def _update_columns(self):
        headers = [str(c) for c in self.df.columns]
        self.xcol_cb["values"] = headers
        self.ycol_cb["values"] = headers
        if headers:
            self.xcol_var.set(headers[0])
            self.ycol_var.set(headers[-1] if len(headers) > 1 else headers[0])
        self.ycols_listbox.delete(0, tk.END)
        for h in headers:
            self.ycols_listbox.insert(tk.END, h)

        # プレビュー: pandas が判定した dtype と先頭行の値を並べる
        self.preview_tree.delete(*self.preview_tree.get_children())
        for col in self.df.columns:
            series = self.df[col]
            sample = "" if series.empty else str(series.iloc[0])
            self.preview_tree.insert("", tk.END,
                                      values=(str(col), str(series.dtype),
                                              sample[:20]))

    def _selected_y_cols(self):
        """リストボックスで選んだY列（未選択なら Y軸コンボボックスの1列）を返す"""
        headers = [str(c) for c in self.df.columns]
        sel = self.ycols_listbox.curselection()
        if sel:
            y_cols = [headers[i] for i in sel if i < len(headers)]
        else:
            y_cols = [self.ycol_var.get()]
        return [c for c in y_cols if c in headers]

    def _aggregate(self, x_col, y_cols, agg_name):
        """X列でグループ化して pandas で集計した DataFrame を返す。

        集計方法が「なし」のときは読み込んだデータをそのまま使う。
        Y列は to_numeric で数値化し、数値にならない値は NaN として扱う。
        """
        cols = [x_col] + [c for c in y_cols if c != x_col]
        df = self.df.loc[:, cols].copy()
        for c in cols[1:]:
            df[c] = pd.to_numeric(df[c], errors="coerce")
        func = self.AGG_FUNCS.get(agg_name)
        if func is None:
            return df
        return df.groupby(x_col, as_index=False, sort=True).agg(func)

    def _draw(self):
        if not MATPLOTLIB_AVAILABLE:
            messagebox.showerror("エラー", "matplotlib が必要です (pip install matplotlib)")
            return
        if self.df is None:
            messagebox.showwarning("警告", "先にCSVを読み込んでください")
            return
        # tkinter の変数はメインスレッドで読み、集計だけをワーカースレッドへ渡す
        opts = {"chart_type": self.chart_type_var.get(),
                "agg_name":   self.agg_var.get(),
                "x_col":      self.xcol_var.get(),
                "y_cols":     self._selected_y_cols()}
        if not opts["x_col"]:
            self.status_var.set("X軸の列を選んでください")
            return
        threading.Thread(target=self._do_draw, args=(opts,), daemon=True).start()

    def _do_draw(self, opts):
        """集計をワーカースレッドで行い、描画は after() でメインスレッドへ戻す"""
        try:
            plot_df = self._aggregate(opts["x_col"], opts["y_cols"],
                                      opts["agg_name"])
        except Exception as e:
            message = f"集計エラー: {e}"
            self.root.after(0, lambda: self.status_var.set(message))
            return
        self.root.after(0, lambda: self._render_chart(plot_df, opts))

    def _render_chart(self, plot_df, opts):
        chart_type = opts["chart_type"]
        x_col = opts["x_col"]
        y_cols = [c for c in opts["y_cols"]
                  if c in plot_df.columns and c != x_col] or [x_col]

        self.ax.clear()
        self.ax.set_facecolor("#0d1117")

        x_series = plot_df[x_col]
        x_num = pd.to_numeric(x_series, errors="coerce")
        numeric_x = len(x_num) > 0 and bool(x_num.notna().all())
        labels = [str(v) for v in x_series.tolist()]
        xn = x_num.tolist() if numeric_x else list(range(len(x_series)))

        if chart_type == "円グラフ":
            series = pd.to_numeric(plot_df[y_cols[0]], errors="coerce").dropna()
            if series.empty:
                self.status_var.set("描画エラー: 数値として読める列を選んでください")
                return
            pie_labels = [str(v) for v in plot_df.loc[series.index, x_col].tolist()]
            self.ax.pie(series.tolist(), labels=pie_labels,
                         colors=self.COLORS,
                         autopct="%1.1f%%", startangle=90,
                         textprops={"color": "#c9d1d9", "fontsize": 7})
        elif chart_type == "ヒストグラム":
            series = pd.to_numeric(plot_df[y_cols[0]], errors="coerce").dropna()
            if series.empty:
                self.status_var.set("描画エラー: 数値として読める列を選んでください")
                return
            self.ax.hist(series.tolist(), bins=20,
                         color=self.COLORS[0], edgecolor="#0d1117")
        else:
            drawn = 0
            for i, y_col in enumerate(y_cols):
                ys = pd.to_numeric(plot_df[y_col], errors="coerce")
                keep = ys.notna().tolist()
                yn = [v for v, ok in zip(ys.tolist(), keep) if ok]
                xs = [v for v, ok in zip(xn, keep) if ok]
                if not yn:
                    continue
                drawn += 1
                color = self.COLORS[i % len(self.COLORS)]

                if chart_type == "折れ線":
                    self.ax.plot(xs, yn, color=color, label=y_col, linewidth=1.5)
                elif chart_type == "棒グラフ":
                    self.ax.bar([x + i*0.15 for x in xs], yn,
                                 width=0.15, color=color, label=y_col)
                elif chart_type == "散布図":
                    self.ax.scatter(xs, yn, color=color, label=y_col, s=20)
                elif chart_type == "面グラフ":
                    self.ax.fill_between(xs, yn, alpha=0.4, color=color, label=y_col)
                    self.ax.plot(xs, yn, color=color, linewidth=1)
            if drawn == 0:
                self.status_var.set("描画エラー: 数値として読める列を選んでください")
                return
            if not numeric_x and labels:
                # X軸が文字列の列なら、目盛りにその文字列を並べる（最大20個）
                step = max(1, len(labels) // 20)
                ticks = list(range(0, len(labels), step))
                self.ax.set_xticks(ticks)
                self.ax.set_xticklabels([labels[t] for t in ticks],
                                         rotation=30, ha="right")

        # スタイリング
        self.ax.set_title(self.title_var.get(), color="#c9d1d9", fontsize=11)
        self.ax.set_xlabel(x_col, color="#8b949e", fontsize=9)
        self.ax.tick_params(colors="#8b949e", labelsize=7)
        for spine in self.ax.spines.values():
            spine.set_edgecolor("#30363d")
        if self.grid_var.get():
            self.ax.grid(True, color="#21262d", linewidth=0.5)
        if self.legend_var.get() and chart_type not in ("円グラフ", "ヒストグラム"):
            self.ax.legend(facecolor="#161b22", edgecolor="#30363d",
                            labelcolor="#c9d1d9", fontsize=8)
        self.fig.tight_layout()
        self.mpl_canvas.draw()
        agg_note = "" if opts["agg_name"] == "なし" else f"  集計={opts['agg_name']}"
        self.status_var.set(
            f"描画完了: {chart_type}{agg_note}  X={x_col}  Y={', '.join(y_cols)}")

    def _save_chart(self):
        if not MATPLOTLIB_AVAILABLE:
            return
        path = filedialog.asksaveasfilename(
            initialfile="chart.png",
            defaultextension=".png",
            filetypes=[("PNG", "*.png"), ("SVG", "*.svg"), ("PDF", "*.pdf")])
        if not path:
            return
        try:
            self.fig.savefig(path, facecolor="#0d1117", dpi=150)
            self.status_var.set(f"保存完了: {path}")
        except Exception as e:
            messagebox.showerror("エラー", str(e))


if __name__ == "__main__":
    root = tk.Tk()
    app = App078(root)
    root.mainloop()

5. コード解説

CSVグラフダッシュボードのコードを、実際に書かれている実装に沿って解説します。

クラス設計とコンストラクタ

App078 クラスにアプリの全機能をまとめています（メソッド11個・全394行）。__init__ ではタイトル「CSVグラフダッシュボード」とウィンドウサイズ 1050x660 を設定します。あわせて状態を保持する変数（self.df）を初期化し、最後に _build_ui() で画面を組み立てます。
